Som leverantör av HV LV Switchgear får jag ofta frågan om temperaturhöjningsgränserna för HV-ställverk. Det är ett avgörande ämne eftersom att förstå dessa gränser kan hjälpa till att säkerställa säker och effektiv drift av elektriska system. I den här bloggen kommer jag att bryta ner vad dessa temperaturhöjningsgränser är, varför de är viktiga och hur de påverkar våra HV LV Switchgear-produkter.
Vad är temperaturökning i HV-ställverk?
Innan vi dyker in i gränserna, låt oss först förstå vad temperaturökning betyder. Temperaturstegring är ökningen av temperaturen hos en komponent eller utrustning över den omgivande temperaturen. I fallet med HV-ställverk är det skillnaden mellan temperaturen på ställverkets delar under drift och den omgivande lufttemperaturen.
Denna temperaturökning uppstår på grund av de elektriska förlusterna i ställverket. När ström flyter genom ledare finns det motstånd som genererar värme. Andra faktorer som magnetiska förluster i transformatorer och kontaktresistans vid anslutningar bidrar också till temperaturhöjningen.
Varför spelar gränser för temperaturstegring betydelse?
Temperaturhöjningsgränser sätts av flera viktiga skäl. Först och främst är säkerheten ett stort problem. För hög temperatur kan göra att isoleringsmaterial försämras, vilket kan leda till elektriska haverier och till och med bränder. Det kan också påverka komponenters mekaniska egenskaper, såsom att orsaka expansion och sammandragning som kan leda till lösa anslutningar.
För det andra står prestanda och tillförlitlighet på spel. Höga temperaturer kan minska ställverkets effektivitet, vilket leder till ökad energiförbrukning. Det kan också förkorta utrustningens livslängd, vilket resulterar i tätare underhålls- och utbyteskostnader.
Standarder och föreskrifter för temperaturhöjningsgränser
Det finns internationella och nationella standarder som definierar temperaturhöjningsgränserna för HV-ställverk. Till exempel har International Electrotechnical Commission (IEC) specifika standarder som IEC 62271 - 1, som ger allmänna krav för högspänningsställverk och kontrollutrustning.
Dessa standarder tar hänsyn till olika typer av ställverkskomponenter, såsom samlingsskenor, kontakter och isolatorer. Gränserna varierar beroende på material, typ av kylning (t.ex. naturlig luftkylning eller forcerad luftkylning) och ställverkets märkström.
För samlingsskenor är temperaturökningsgränsen vanligtvis cirka 65 - 70°C över den omgivande temperaturen. Denna gräns säkerställer att samlingsskenorna kan bära märkströmmen utan överhettning. Kontakter har å andra sidan en strängare gräns, vanligtvis runt 50 - 65°C över den omgivande temperaturen. Detta beror på att kontakter är mer benägna att värmas upp på grund av deras högre motstånd jämfört med samlingsskenor.
Faktorer som påverkar temperaturökning i högspänningsställverk
Flera faktorer kan påverka temperaturökningen i HV-ställverk. En av de viktigaste faktorerna är belastningsströmmen. När belastningsströmmen ökar ökar också värmen som genereras av motståndet i ledarna, vilket leder till en högre temperaturhöjning.
Omgivningstemperaturen spelar också en roll. Om den omgivande lufttemperaturen är hög har ställverket mindre kapacitet att avleda värme, vilket kan göra att temperaturhöjningen blir högre.
Ställverkets utformning, inklusive dess ventilations- och kylsystem, är en annan viktig faktor. Ett väldesignat ställverk med god ventilation kan effektivt avleda värme och hålla temperaturökningen inom de acceptabla gränserna.
Hur vårt HV LV-ställverk uppfyller temperaturökningsgränserna
På vårt företag tar vi temperaturhöjningsgränser på största allvar. Vårt HV LV-ställverk är designat och tillverkat för att möta eller överträffa de internationella standarderna. Vi använder högkvalitativa material med låg motståndskraft för att minska värmen som genereras under drift.
Våra samlingsskenor är till exempel gjorda av koppar eller aluminium med hög konduktivitet, vilket hjälper till att minimera motståndet och därmed temperaturhöjningen. Vi ägnar också stor uppmärksamhet åt kontaktdesignen och säkerställer att kontakterna har ett lågt kontaktmotstånd för att förhindra överhettning.
Dessutom är vårt ställverk utrustat med effektiva ventilations- och kylsystem. Vi använder naturlig luftkylning i några av våra produkter, vilket är ett kostnadseffektivt och pålitligt sätt att avleda värme. För större eller höglastade ställverk kan vi använda forcerad luftkylning eller till och med flytande kylsystem för att säkerställa att temperaturökningen hålls inom de säkra gränserna.
Relaterade produkter och deras temperaturöverväganden
Vi erbjuder även andra produkter somAC distributionsskåpochExplosionssäkert distributionsskåp. Dessa produkter har också sina egna temperaturhöjningsgränser.

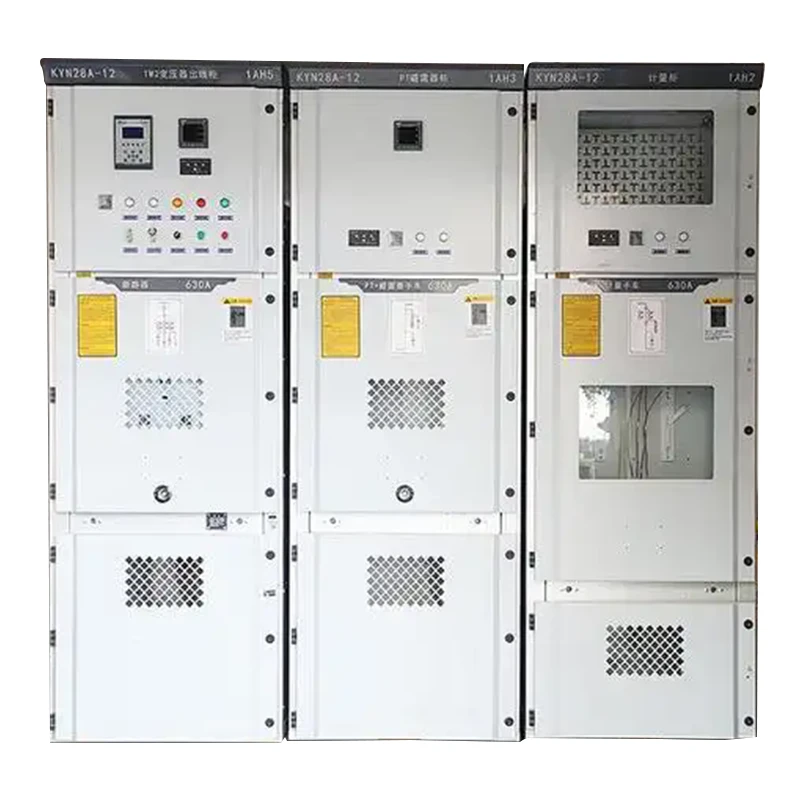

AC-distributionsskåp används för att distribuera elkraft i en byggnad eller en industrianläggning. De har vanligtvis lägre spännings- och strömvärden jämfört med HV-ställverk, men temperaturökning är fortfarande en viktig faktor. Vi designar våra AC-distributionsskåp med rätt ventilation och använder högkvalitativa komponenter för att säkerställa att temperaturökningen ligger inom de acceptabla gränserna.

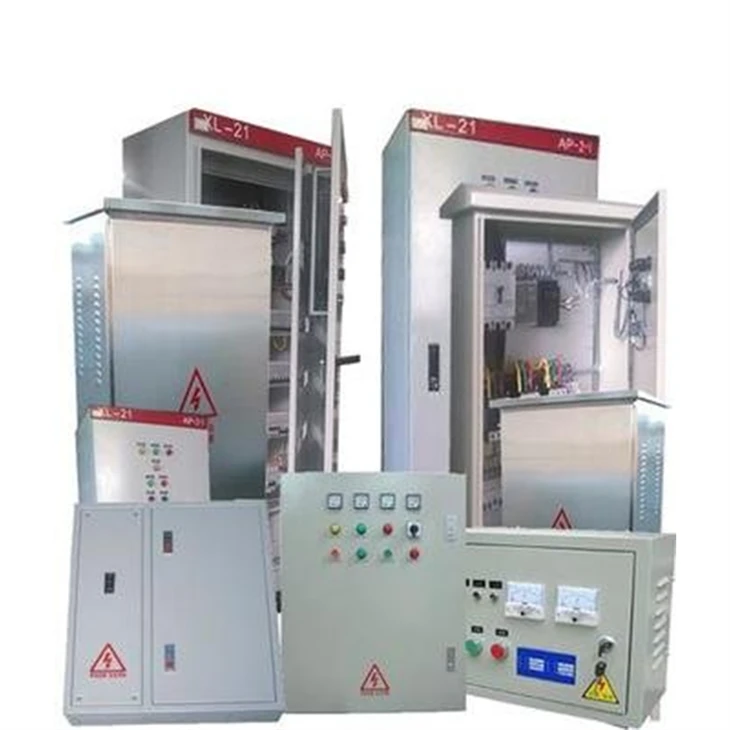

Explosionssäkra distributionsskåp används i farliga miljöer där det finns risk för explosion. Dessa skåp måste kunna stå emot höga temperaturer utan att orsaka en explosion. Vi använder speciella material och design för att säkerställa att temperaturökningen i dessa skåp är väl kontrollerad, även under tuffa förhållanden.
Vikten av att övervaka temperaturökning
Det är viktigt att övervaka temperaturökningen i HV-ställverk. Genom att regelbundet kontrollera temperaturen på ställverkskomponenterna kan vi upptäcka eventuella problem tidigt. Till exempel, om temperaturen på en kontakt stiger stadigt, kan det tyda på en lös anslutning eller ett problem med kontaktmaterialet.
Vi rekommenderar att du använder temperatursensorer för att övervaka ställverkets temperatur. Dessa sensorer kan tillhandahålla realtidsdata, som kan användas för att fatta välgrundade beslut om underhåll och drift.
Slutsats
Att förstå temperaturhöjningsgränserna för HV-ställverk är avgörande för säker och effektiv drift av elektriska system. Som leverantör avHV LV ställverk, har vi åtagit oss att tillhandahålla högkvalitativa produkter som uppfyller eller överskrider temperaturhöjningsgränserna.
Om du är på marknaden för HV LV-ställverk, AC-distributionsskåp eller explosionssäkra distributionsskåp, och du har frågor om temperaturhöjning eller andra tekniska aspekter, tveka inte att kontakta oss. Vi finns här för att hjälpa dig hitta rätt lösningar för dina elbehov.
Referenser
- International Electrotechnical Commission (IEC) 62271 - 1: Högspänningsställverk och kontrollutrustning - Del 1: Gemensamma specifikationer.
